您的位置: 首頁 > 新聞資訊 > 技術(shù)動態(tài) > 注塑制品質(zhì)量缺陷分析（七）

注塑制品質(zhì)量缺陷分析（七）

作者：編輯：瀏覽次數(shù)： 1 來源：發(fā)布日期： 2018.09.21

信息摘要：

富事達(dá)塑業(yè)具有60多年的注塑加工經(jīng)驗(yàn)，并不斷緊跟物流業(yè)發(fā)展趨勢，公司，不斷探索各類產(chǎn)品的研發(fā)生產(chǎn)。目前物流筐、周轉(zhuǎn)筐、塑料托盤、周轉(zhuǎn)箱、物流…

       富事達(dá)塑業(yè)具有60多年的注塑加工經(jīng)驗(yàn)，并不斷緊跟物流業(yè)發(fā)展趨勢，公司，不斷探索各類產(chǎn)品的研發(fā)生產(chǎn)。目前物流筐、周轉(zhuǎn)筐、塑料托盤、周轉(zhuǎn)箱、物流箱、塑料圍板箱等成為富事達(dá)生產(chǎn)的主要產(chǎn)品。而目前從我司的物流周轉(zhuǎn)箱生產(chǎn)來看，一般都是采用注塑成型加工工藝，但成型后在物流周轉(zhuǎn)箱（制品）會有一些缺陷出現(xiàn)，其中有制品、模具設(shè)計、設(shè)備、工藝、材料等原因造成的。此文繼續(xù)跟大家分享的是注塑制品質(zhì)量缺陷分析。

       造成熔接痕的原因是什么？

       當(dāng)塑料制品上有孔、嵌件，或多點(diǎn)澆口或壁厚不均時，熔體在模腔內(nèi)發(fā)生了兩個方向以上的流動，在兩股料流匯合的地方就會形成匯合線（接合線），又稱熔接痕。熔接痕的性質(zhì)是由熔體波前峰的流變狀態(tài)和分子聚集態(tài)結(jié)構(gòu)所決定的。凡是影響到分子鏈的纏結(jié)、結(jié)晶、取向和分子熱作用的因素，都要影響熔接痕的強(qiáng)度。制品熔接痕處的強(qiáng)度要比其他部位的強(qiáng)度低，制品在受外力、環(huán)境等作用時，往往會在熔接痕處首先發(fā)生破壞。

       熔接痕的形成與澆口的數(shù)量和位置以及制品的結(jié)構(gòu)有關(guān)。通常在注塑過程中，由于熔體注入溫度相對較低的模腔并經(jīng)一段流程后，熔體溫度降低，流動速度有所下降，致使兩股料流匯合處不能完全很好熔合，或使結(jié)合線界面上不能形成完全的結(jié)晶，或在兩股波前峰之間挾雜氣體和雜質(zhì)，使接觸面減小，從而導(dǎo)致熔接痕處強(qiáng)度的降低。

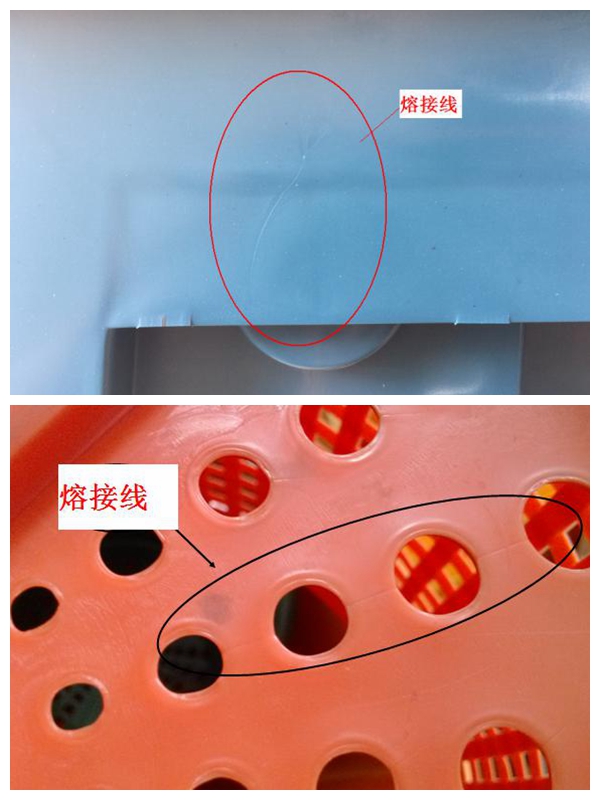

111

      造成熔接痕的原因有：

1.成型材料：a.材料的流動性不足；b.材料中夾有過多水分、低分子揮發(fā)物或雜質(zhì)。

2.成型工藝及設(shè)備：a.樹脂溫度過低；b.噴嘴溫度過低；c.模具溫度過低；d.注射壓力過
   低；e.注射速度過低；

3.制品和模具設(shè)計：a.模具的澆注系統(tǒng)或澆口過細(xì)過長；b.澆口位置或澆口形式不當(dāng)或設(shè)計不合理；c.澆注系統(tǒng)的冷料穴不足；d.排氣不足；e.制品過薄。

       對于熔接痕解決方法，除了采取與以上有關(guān)相應(yīng)的整改措施外，還可以將制品進(jìn)行退火處理，提高熔接痕的強(qiáng)度。這是因?yàn)橥嘶鹉茚尫旁诔尚瓦^程中熔接痕處的內(nèi)應(yīng)力。

【相關(guān)推薦】

查看詳情 + 上一條汽車小部件的周轉(zhuǎn)物流包裝
: 查看詳情 + 下一條內(nèi)襯包裝方案的完善

返回列表

本文標(biāo)簽：塑料筐廠家塑料周轉(zhuǎn)箱定制生產(chǎn) 富事達(dá)塑料周轉(zhuǎn)箱塑料周轉(zhuǎn)箱生產(chǎn)廠家

推薦資訊

: 使用防靜電塑料托盤的注意事項(xiàng)

據(jù)富事達(dá)小編了解到，近年隨著電子數(shù)碼產(chǎn)業(yè)的迅速發(fā)展，防靜電塑料托盤的應(yīng)用也越來越普遍。這種防靜電托盤可采用PET、PS、PVC、PP等多種材質(zhì)制作而成，擁有優(yōu)良的永久防靜電效果，結(jié)實(shí)耐用，成本低廉，廣泛應(yīng)用于手機(jī)、芯片、二極管、MP3、精密元件等產(chǎn)品的生產(chǎn)中。為了更好的讓防靜電托盤達(dá)到最好的效果。

2017-10-11
